Guía de taller — Obradores High Cube ×4

Conversión de 4 contenedores 20′ High Cube en obradores (baño + kitchenette + mesa + escritorio U + depósito). Paso a paso para el taller.

4 unidades

4 etapas

Despiece a medida

Fecha: 7 oct 2026

Ver guía

Contenido.

01Resumen
02Planos / imágenes
03Paso a paso (4 etapas)
04Despiece completo
05Compras (placas y barras)
064 unidades

Sección 01

Resumen

Se fabrican 4 obradores a partir de contenedores marítimos 20′ High Cube. Cada unidad incluye baño, kitchenette, zona de mesa con bancos, escritorio en U y depósito con estantería. Interior útil asumido ≈ 5,90 × 2,35 × 2,70 m — marcar cotas sobre el contenedor real.

Producto Odoo OHC-20 · BOM unitaria OHC-20-BOM · Proyecto con 4 etapas (kanban Odoo). Cada unidad tiene 4 subtareas. Incluir +10% merma en placas.

4 u

Unidades · MO ×4

44 piezas

Despiece a medida

~182 m²

OSB 15 mm (×4)

4 etapas

Flujo de taller

Proyecto Odoo BOM OHC-20 Producto OHC-20 Orden fabricación

Antes de cortar

Validar cotas en el contenedor físico (no solo el plano).
Espesor y tipo de aislación; piso (vinilo vs epoxi); capacidad tanque; tonelaje AC.
No incluye: fundación/platea, acometidas externas, flete, IVA, utilidad.

Sección 02

Planos / imágenes

Hojas del LayOut Obrador High Cube - Hormitec. Tocá para ampliar.

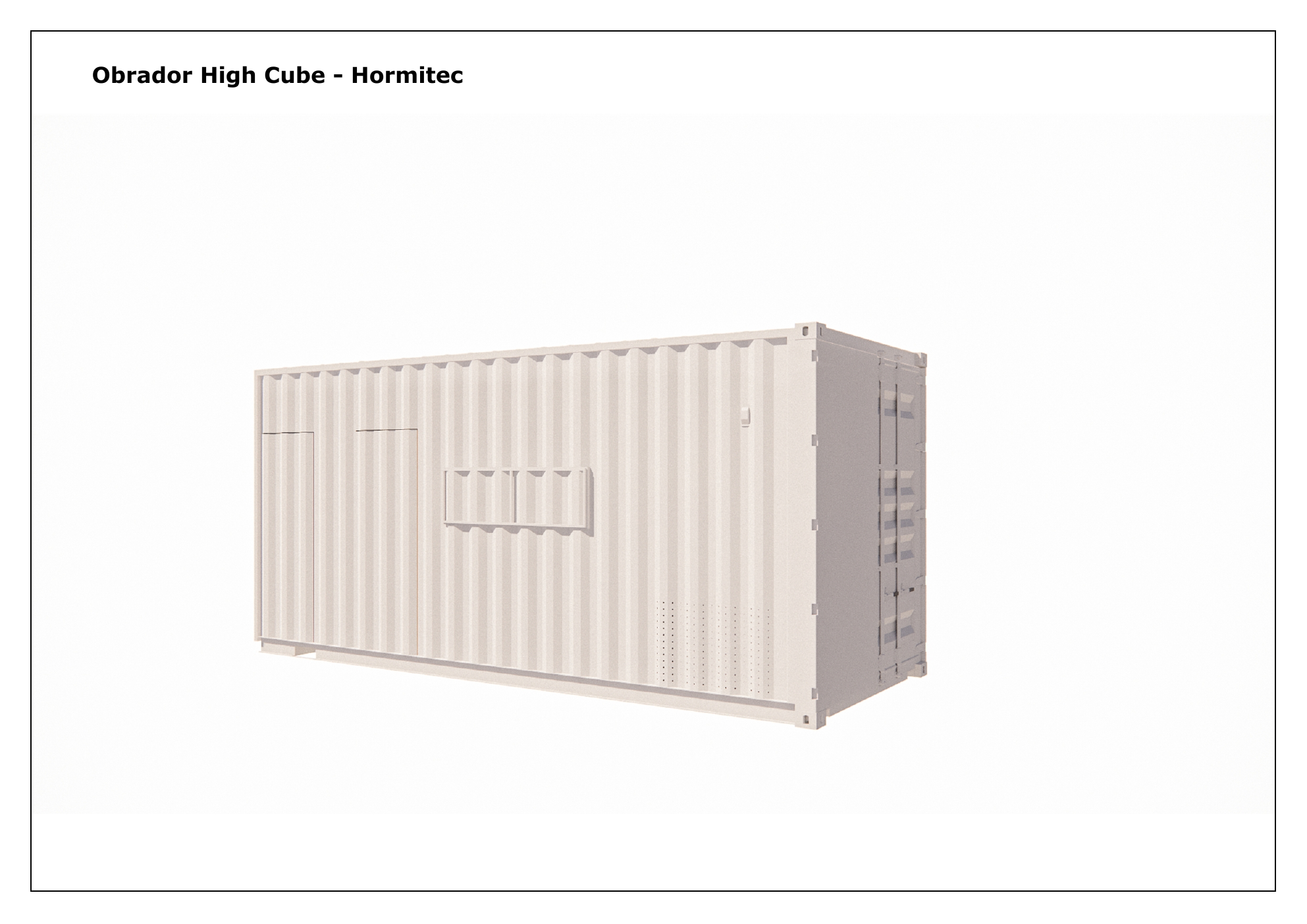

**Hoja 1.** Vista 3D exterior — perspectiva 3/4 (cerrado)

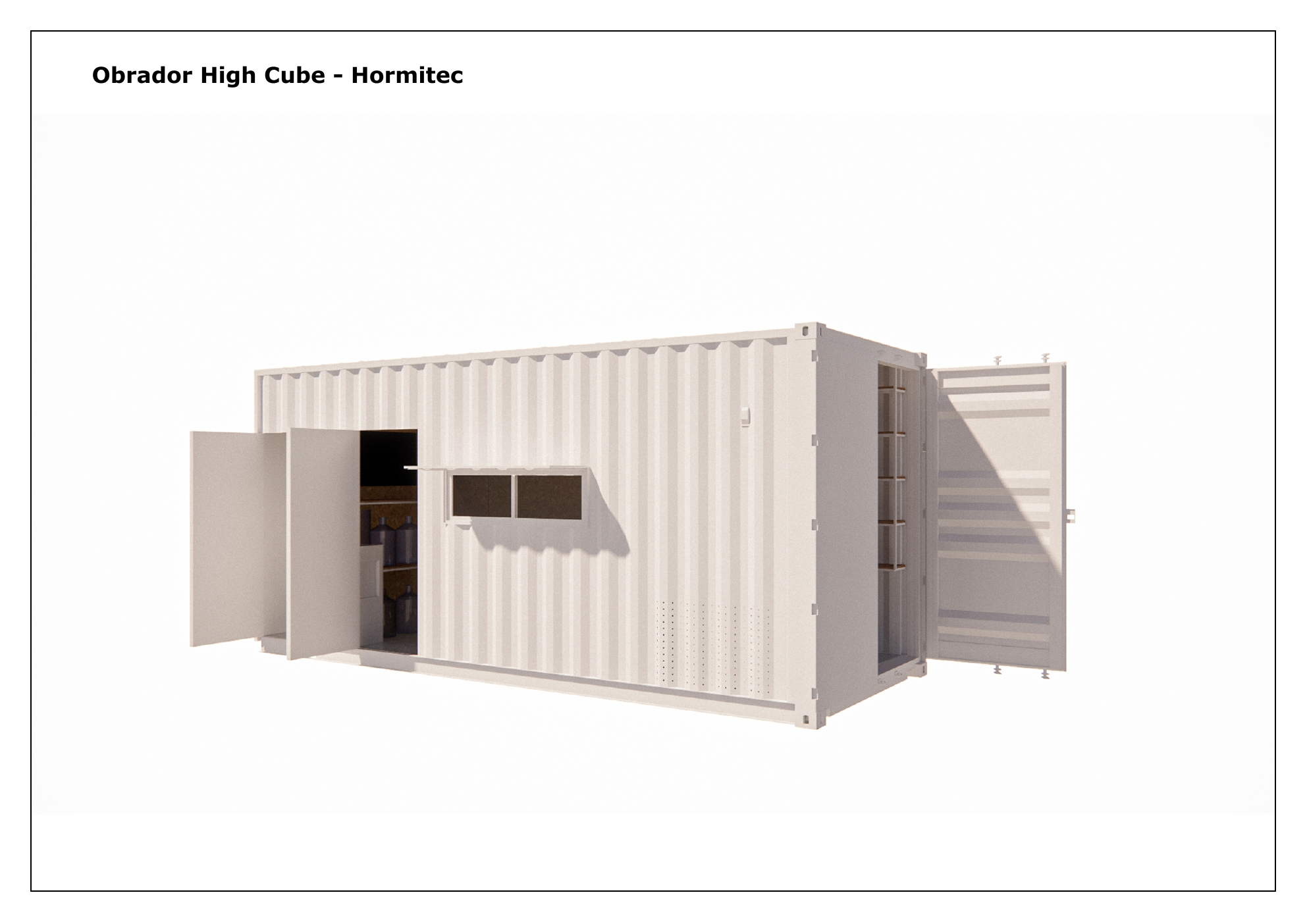

**Hoja 2.** Vista 3D exterior — puertas abiertas / depósito

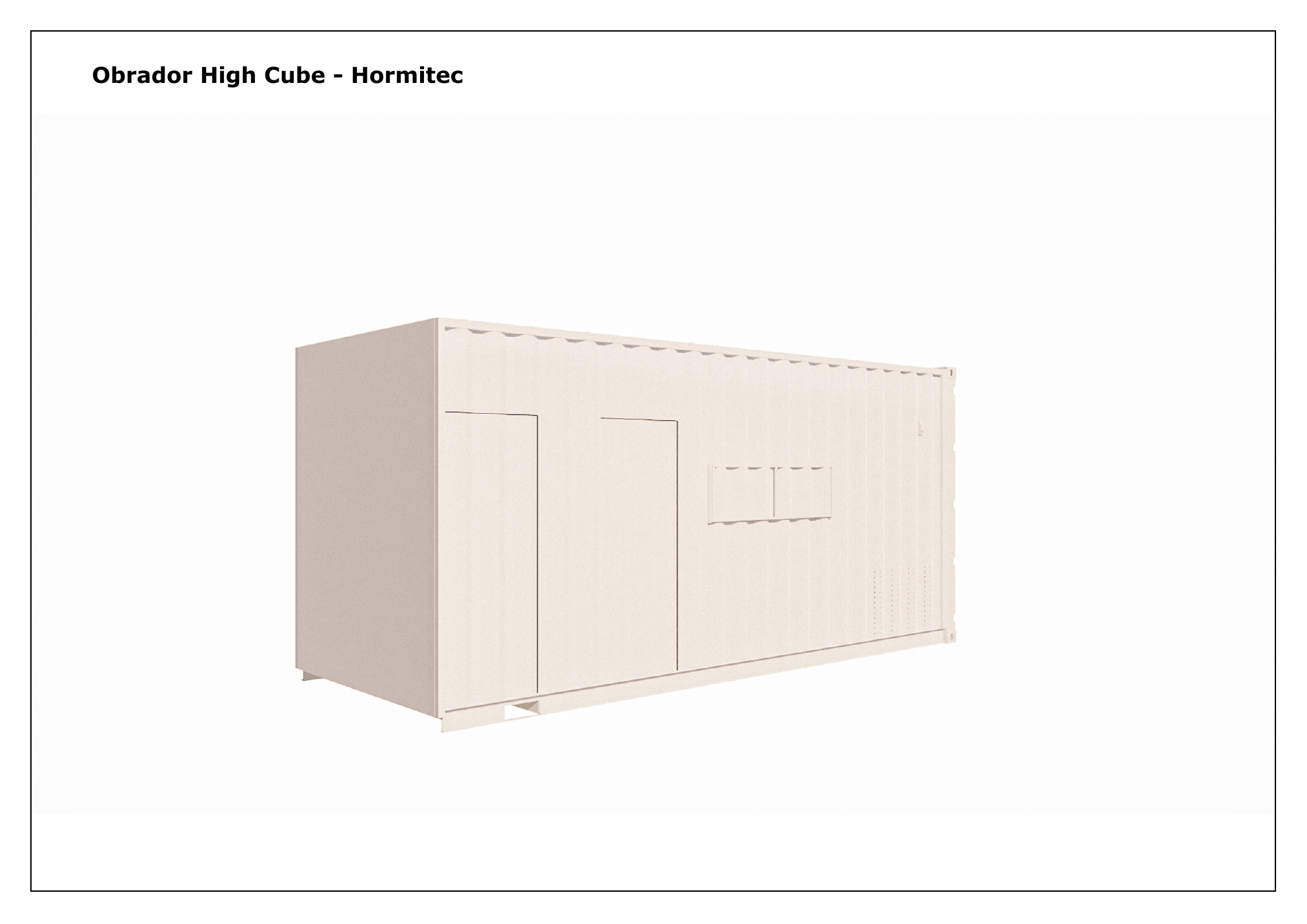

**Hoja 3.** Vista 3D — aberturas en frente largo

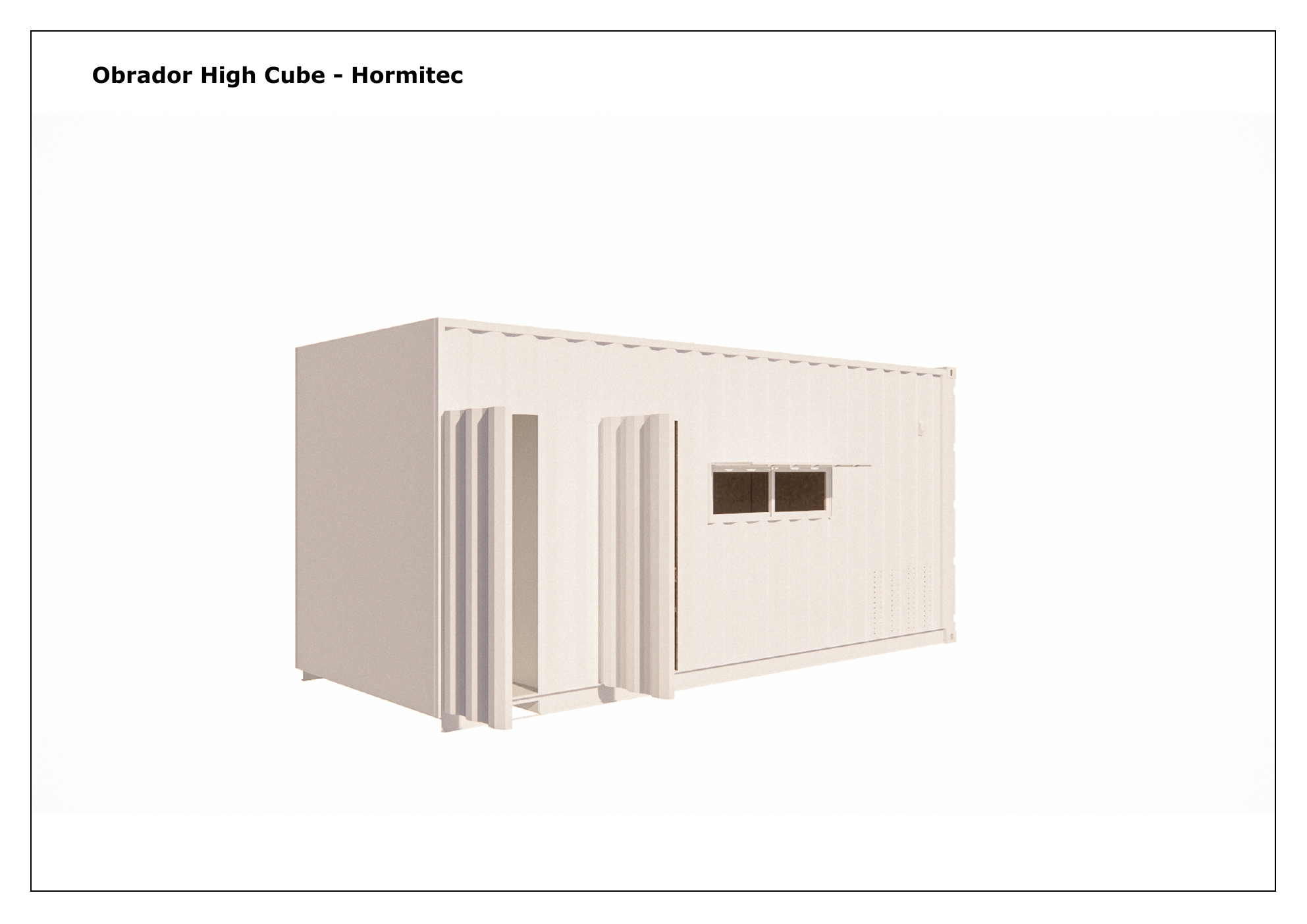

**Hoja 4.** Vista 3D — aberturas con hojas abiertas + alero

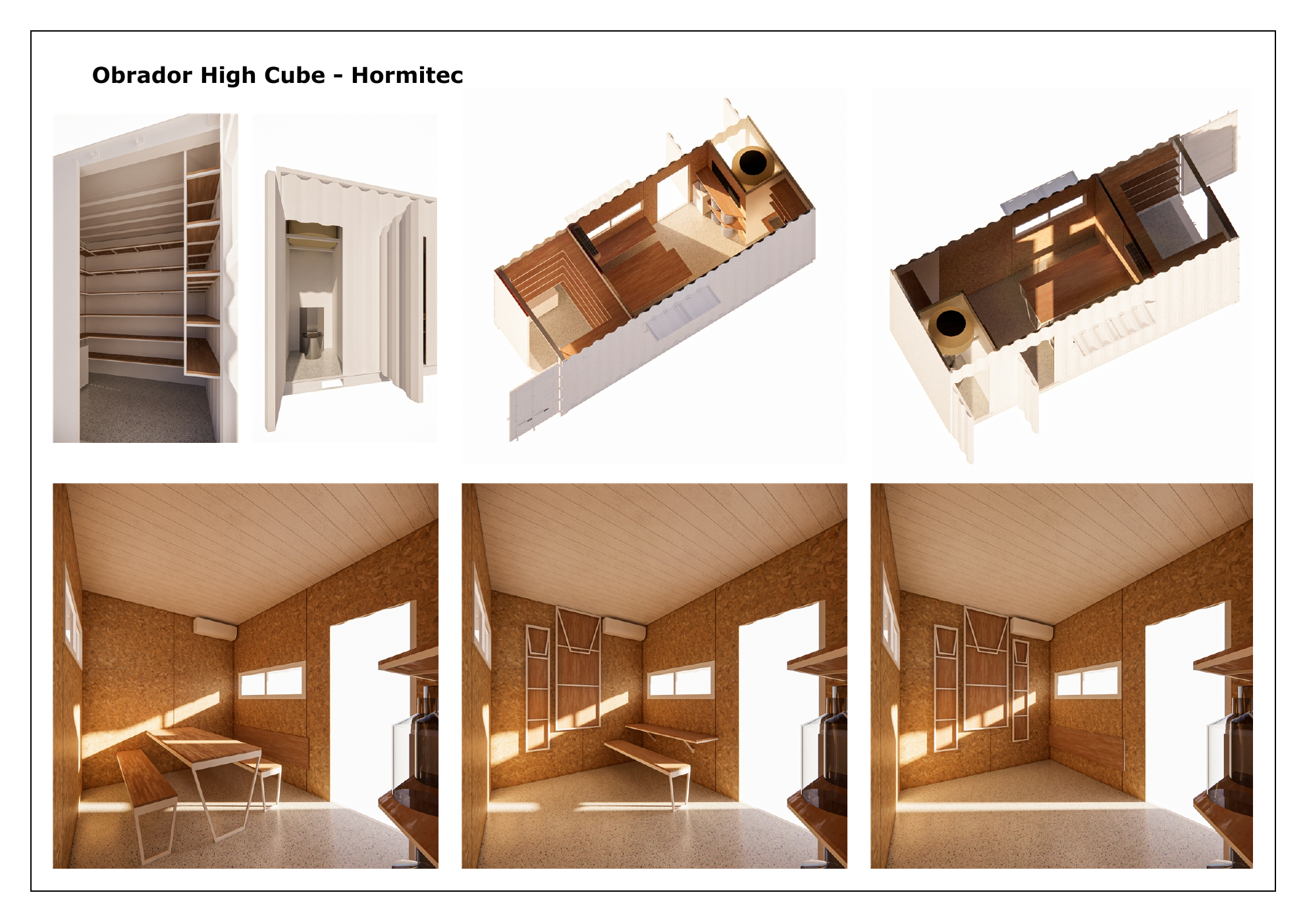

**Hoja 5.** Renders interiores — depósito, baño, isométricos, mobiliario

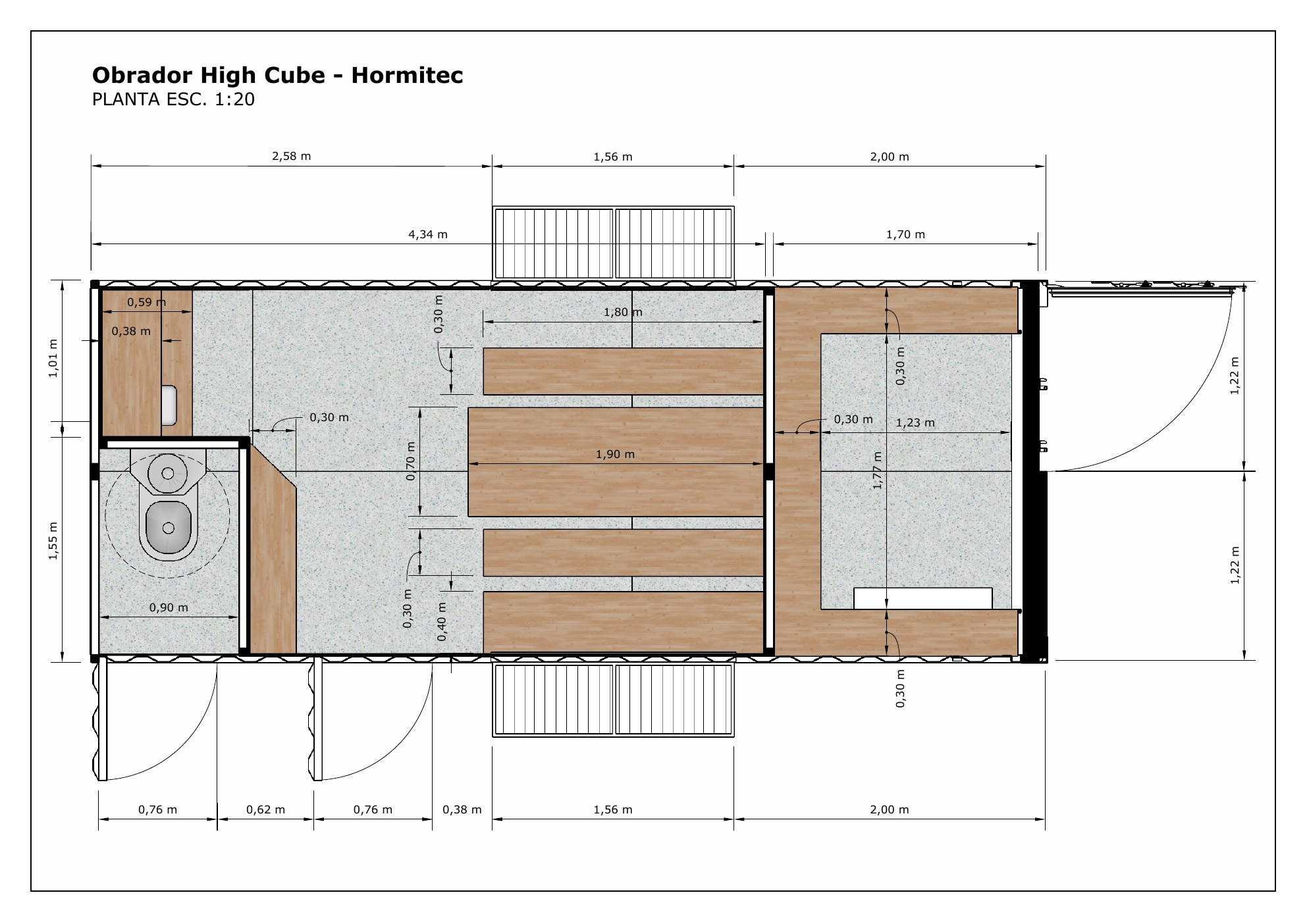

**Hoja 6.** Planta ESC. 1:20 — layout baño / kitchenette / mesa / escritorio U

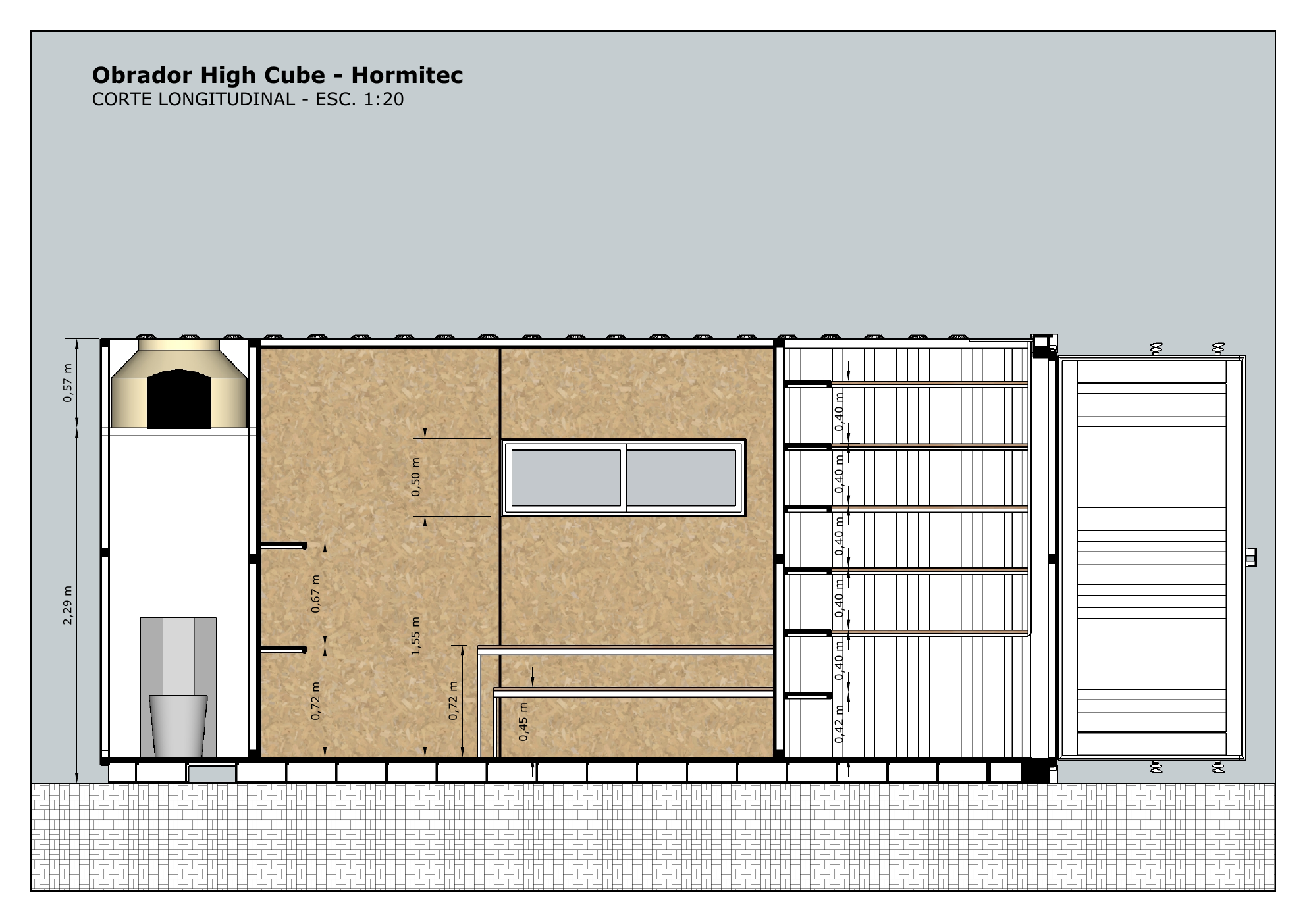

**Hoja 7.** Corte longitudinal ESC. 1:20

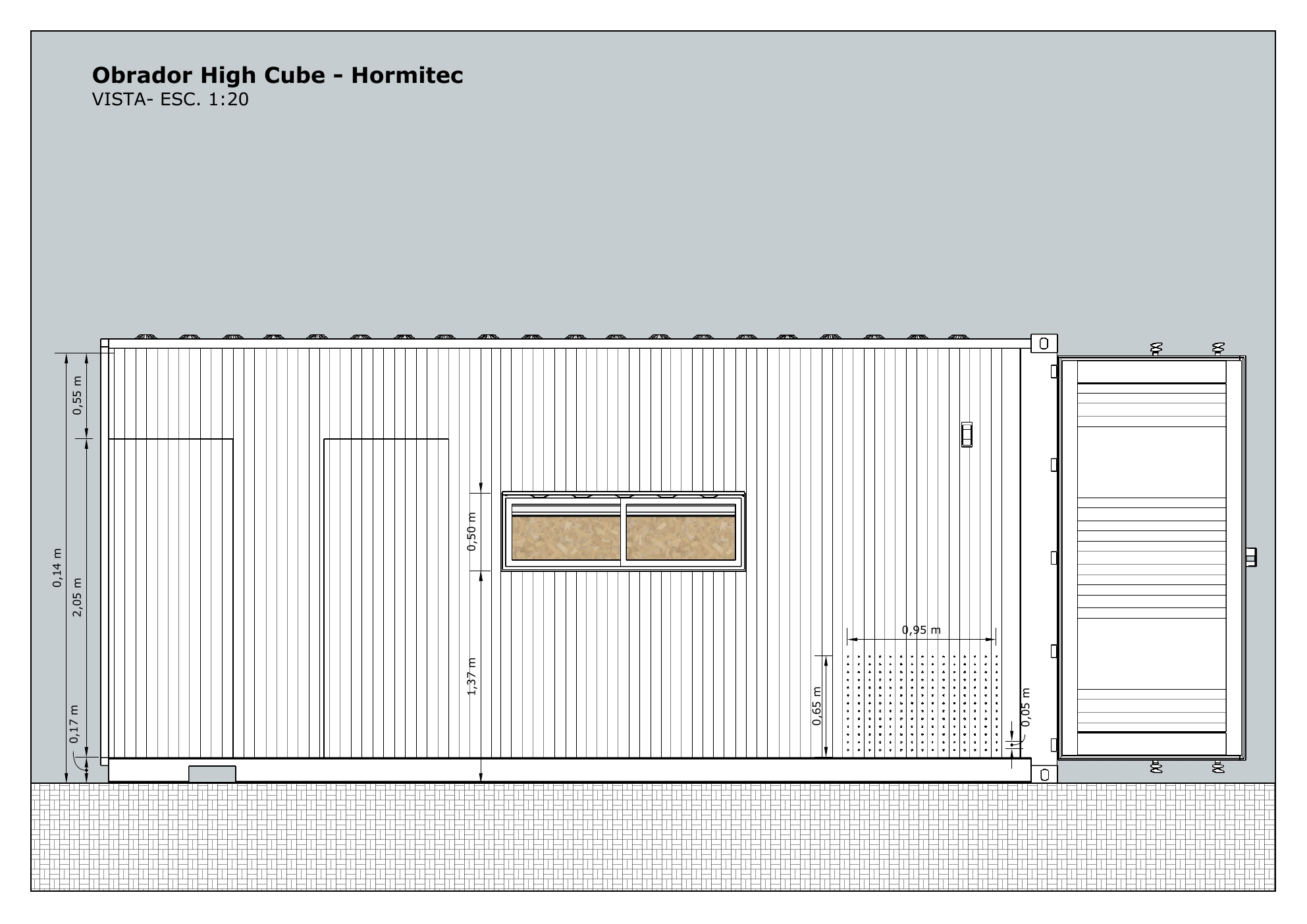

**Hoja 8.** Vista lateral ESC. 1:20 — cotas de aberturas

Sección 03

Paso a paso

Cuatro etapas del proyecto Odoo. Misma secuencia para cada unidad (Unidad 1–4) · subtareas U·etapa en Odoo.

01Recepción · cortes · marcos
02Aislación · revestimiento
03Instalaciones
04Pintura · listo

01 Recepción / cortes / marcos

Recibir el High Cube 20′, verificar ISO y nivelar; marcar y cortar aberturas; soldar marcos metálicos a las costillas. Incluye lo que antes eran recepción + cortes + marcos.

Checklist taller

Inspeccionar casco, costillas, piso y esquinas ISO · registrar n° de serie (Unidad 1–4 en Odoo)
Colocar 12 apoyos / tacos de nivelación (200×200×100) y nivelar en ambos sentidos
Marcar 2 puertas peatonales 760×2050 mm · 2 ventanas 1560×500 mm (antepecho ~1,37 m) · 1 rejilla 950×650 mm
Cortar con amoladora / plasma; desbarbar; pintar bordes de chapa recién cortados
Conservar puertas de carga originales (zona depósito)
Armar y soldar marcos puerta (caño 50×50: jambas 2050 + dinteles/umbrales 760)
Armar marcos ventana y rejilla (caño 40×40) · refuerzos platina/ángulo 80×6 (~8 tramos)
Controlar plomo, nivel y escuadra de cada vano · marcar subtarea U·Recepción en Odoo

Materiales

Contenedor marítimo 20′ High Cube ×1 (×4 total)
Apoyos / tacos de nivelación ×12 (×48 total)
Puerta peatonal 0,76×≈2,05 m ×2 · Ventana aluminio ≈1,56×0,50 m ×2 · Rejilla chapa perforada ≈0,95×0,65 m ×1
Caño 50×50×2 y 40×40×2 · Ángulo / platina 80×6 · Pintura epoxi/PU para bordes

Piezas del despiece

Taco / apoyo nivelación — 200×200×100 mm · ×12
Chapa perforada ventilación — 950×650×1,5 mm · ×1
Jamba vertical puerta — 2050×50×50 · ×4 · Dintel/umbral 760×50×50 · ×4
Jamba ventana 500×40×40 · ×4 · Dintel/antepecho 1560×40×40 · ×4
Marco / jamba rejilla — 950 y 650 · ×2 c/u · Refuerzo costilla 1000×80×6 · ×8

02 Aislación / revestimiento

Aislar paredes y techo (~70 m²), barrera de vapor, revestir OSB a medida, armar tabiquería de baño, cielorraso PVC y piso vinílico. Interior útil ≈5,90×2,35×2,70 m.

Checklist taller

Definir espesor de aislación (típ. 50 mm) — lana / XPS / PIR · cubrir paredes + techo ≈70 m²
Colocar barrera de vapor / membrana continua · sellar encuentros y pasos
Cortar y fijar paños OSB de revestimiento (ver despiece · 12 tipos)
Armar tabiques baño (largo 1550 + corto 900 c/vano 700×2000)
Montar cielorraso: ~30 tablillas PVC 200×2350 + perfil perimetral
Colocar piso vinílico / epoxi ≈14 m² (paño 5900×2350)
Dejar huecos para instalaciones y aberturas · marcar subtarea U·Aislación en Odoo

Materiales

Aislación térmica paredes + techo ≈70 m² (×280 total)
Barrera de vapor / membrana ≈70 m² (×280 total)
OSB / multilaminado paredes ≈40 m² netos · Tabiquería baño ≈6 m²
Cielorraso PVC ≈14 m² · Piso vinílico / epoxi ≈14 m²

Piezas del despiece

Todos los paños «Revestimiento pared» (12 tipos OSB 15 mm)
Tabique largo baño 1550×2700 · Tabique corto 900×2700 · Hoja puerta 700×2000
Tablilla PVC 200×2350 · ×30 + Perfil perimetral · ×18 ml
Paño piso 5900×2350 · ×1

03 Instalaciones

Carpintería y mobiliario, sanitarios/plomería y eléctrico/HVAC en la misma etapa de taller (antes: etapas 6–8).

Checklist taller — carpintería

Mesa central 1900×700 + estructura caño 40×40
4 bancos laterales 1800×300 · Escritorio U (fondo 1770 + 2 laterales 1530, prof. 300)
Estantería depósito: 6 estantes 2000×400 + 4 montantes 2400
Mesada kitchenette 1010×590 + bajo mesada + repisas auxiliares

Checklist taller — sanitarios / plomería

Inodoro completo · Bacha / lavatorio baño · Bacha stainless kitchenette
Tanque de agua interno (≈200–500 L) · Kit cañerías agua + desagües (PVC/PPR)
Grifería (2 juegos) + sifones · Impermeabilizar junta piso/baño

Checklist taller — eléctrico / HVAC

Tablero monofásico + disyuntores · 6 artefactos LED cielorraso
≈12 tomas + interruptores · Cableado + caños / bandejas
Artefacto / toma exterior · AC split (interior + exterior) zona oficina
Marcar subtarea U·Instalaciones en Odoo

Materiales

Madera / multilaminado mobiliario ≈12 m² · Perfiles caño ≈15 m · Mesa · Bancos ×4 · Escritorio U · Estantería · Mesada
Inodoro · Bachas ×2 · Tanque · Kit cañerías · Grifería · Impermeabilización
AC split ×1 · Tablero ×1 · LED ×6 · Tomas/int. ×12 · Cableado + toma exterior

Piezas del despiece (mobiliario)

Tablero mesa 1900×700 · Piernas/patas caño 40×40
Tablero banco 1800×300 · ×4 · Pata banco 450 · ×8
Escritorio U: fondo 1770×300 + laterales 1530×300 · ×2 · Ménsulas ×8
Estante depósito 2000×400 · ×6 · Montante 2400 · ×4 · Travesaño 400 · ×24
Mesada 1010×590 · Laterales bajo mesada · Fondo/estante · Repisas 800×300 · ×2

04 Pintura / listo

Retoque exterior epoxi/PU color Hormitec, sellados, aberturas definitivas, control de calidad y cierre en Odoo.

Checklist taller

Pintura exterior epoxi/poliuretano (retoque + color Hormitec)
Selladores, silicona, PU en aberturas y encuentros
Herrajes, cerraduras, topes · colocar hojas de puerta peatonal y ventanas definitivas
Limpieza general de taller
Verificar cotas interiores y funcionamiento de aberturas
Probar agua, desagües, eléctrico y AC
Checklist entrega firmado · foto final por unidad
Actualizar etapa en proyecto Odoo (project/38) · cerrar subtarea U·Pintura / listo

Materiales

Pintura exterior epoxi/PU · 8 L por unidad (32 L ×4)
Tornillería, remaches, soldadura, selladores · 1 lote
QA / entrega sin materiales de despiece adicionales.

Sección 04

Despiece completo

44 piezas a medida · cotas L×A×e en mm · cantidades ×1 y ×4.

Pieza	L×A×e mm	×1	×4	Material	m²×1	Nota
Revestimiento pared
Paño bajo ventana frente	`1560×1370×15`	1	4	OSB 15 mm	2.137	Desde piso hasta antepecho ~1,37 m
Paño sobre ventana frente	`1560×830×15`	1	4	OSB 15 mm	1.295	Sobre dintel ventana hasta cielo
Paño entre puertas (frente)	`620×2700×15`	1	4	OSB 15 mm	1.674	Entre las dos puertas 0,76
Paño izquierda puerta 1	`380×2700×15`	1	4	OSB 15 mm	1.026	Hasta arranque primera puerta
Paño derecha puerta 2 hasta ventana	`380×2700×15`	1	4	OSB 15 mm	1.026	Planta 0,38 m
Paño post-ventana hasta esquina (frente)	`2000×2700×15`	1	4	OSB 15 mm	5.4	Zona escritorio U ~2,00 m; descontar vent si hay
Paño bajo ventana trasera	`1560×1370×15`	1	4	OSB 15 mm	2.137	—
Paño sobre ventana trasera	`1560×830×15`	1	4	OSB 15 mm	1.295	—
Paño trasera zona baño/servicio	`2580×2700×15`	1	4	OSB 15 mm	6.966	Sin ventana en tramo 2,58; cortar paso instalaciones
Paño trasera zona U	`2000×2700×15`	1	4	OSB 15 mm	5.4	Opuesto a frente
Testero baño completo	`2350×2700×15`	1	4	OSB 15 mm	6.345	Ancho interior; huecos sanitarios
Lateral interno zona depósito (si OSB)	`2000×2700×15`	2	8	OSB 15 mm	10.8	Opcional si no va PVC; 2 lados del U
Tabiquería baño
Tabique largo baño	`1550×2700×15`	1	4	OSB 15 mm + estructura	4.185	Cara baño
Tabique corto baño (con vano puerta)	`900×2700×15`	1	4	OSB 15 mm + estructura	2.43	Vano ≈700×2000
Hoja puerta baño	`700×2000×30`	1	4	Multilaminado 30 mm o placa+marco	1.4	A medida
Cielorraso
Tablilla PVC 200 mm (corte a largo 2350)	`2350×200×8`	30	120	PVC cielorraso	14.1	≈30 tablas × 2,35 m por módulo (~14 m²)
Perfil perimetral / Z cielorraso	`1000×30×0.5`	18	72	Perfil PVC/Al	0.54	Perímetro ≈ 16,5 m → ~18 ml
Piso
Paño piso vinílico / placa	`5900×2350×3`	1	4	Piso vinílico o epoxi	13.865	1 paño por módulo o 2 tiras; ×4
Mobiliario
Tablero mesa central	`1900×700×25`	1	4	Multilaminado 25 mm	1.33	Ancho asumido 0,70 m
Pata / caballete mesa (perfil)	`700×40×40`	4	16	Caño estructural 40×40×2	0.112	Alto mesa ~0,72 → corte vertical aparte
Pierna vertical mesa	`720×40×40`	4	16	Caño 40×40×2	0.115	—
Tablero banco lateral	`1800×300×25`	4	16	Multilaminado 25 mm	2.16	—
Pata banco	`450×40×40`	8	32	Caño 40×40×2	0.144	2 patas × 4 bancos; alto asiento ~0,45
Tablero escritorio U — tramo fondo	`1770×300×25`	1	4	Multilaminado 25 mm	0.531	Frente interno del U
Tablero escritorio U — lateral	`1530×300×25`	2	8	Multilaminado 25 mm	0.918	Largo zona 2,00 − fondo; ajustar en taller
Soporte / ménsula escritorio	`280×40×40`	8	32	Caño 40×40×2 o ángulo	0.09	Anclaje a pared OSB
Estante depósito	`2000×400×18`	6	24	Multilaminado 18 mm	4.8	6 niveles; luz vertical 400 mm
Montante estantería	`2400×50×50`	4	16	Caño 50×50×2 o madera 2×4	0.48	4 esquinas
Travesaño / apoyo estante	`400×30×30`	24	96	Caño 30×30 o listón	0.288	4 apoyos × 6 estantes
Mesada kitchenette	`1010×590×25`	1	4	Multilaminado 25 mm + canto	0.596	Recorte bacha
Laterales bajo mesada	`850×590×18`	2	8	Multilaminado 18 mm	1.003	Alto útil ~0,85
Fondo / estante bajo mesada	`970×560×18`	2	8	Multilaminado 18 mm	1.086	—
Repisa auxiliar servicio	`800×300×18`	2	8	Multilaminado 18 mm	0.48	Zona 0,72 y 0,67 del corte
Estructura metálica
Marco puerta peatonal (perímetro)	`5620×50×50`	2	8	Caño 50×50×2	0.562	Perím. 2*(2050+760)≈5620 ml/pieza lineal total por puerta — cortar 2 verticales + 2 horizontales
Jamba vertical puerta peatonal	`2050×50×50`	4	16	Caño 50×50×2	0.41	2 puertas × 2
Dintel / umbral puerta peatonal	`760×50×50`	4	16	Caño 50×50×2	0.152	2×2
Marco ventana (perímetro)	`4120×40×40`	2	8	Caño 40×40×2	0.33	2*(1560+500); 2 ventanas
Jamba vertical ventana	`500×40×40`	4	16	Caño 40×40×2	0.08	2 vent × 2
Dintel / antepecho ventana	`1560×40×40`	4	16	Caño 40×40×2	0.25	2 vent × 2
Marco rejilla ventilación	`950×40×40`	2	8	Caño 40×40×2	0.076	2 horizontales
Jamba rejilla ventilación	`650×40×40`	2	8	Caño 40×40×2	0.052	—
Chapa perforada ventilación	`950×650×1.5`	1	4	Chapa galvanizada perforada	0.618	A medida
Refuerzo costilla / marco soldado (recortes)	`1000×80×6`	8	32	Platina / ángulo 80×6	0.64	Estimado kg vía piezas; 8 tramos por módulo
Taco / apoyo nivelación	`200×200×100`	12	48	Dados H° o perfil relleno	0.48	Según corte

Supuestos: interior útil ≈5,90×2,35×2,70 m; espesores tipificados OSB 15 / multilam 18–25 / caño 40 y 50; +10% merma en placas. Soldadura y fijaciones aparte. El despiece no incluye contenedor, aislación en rollo, sanitarios, eléctricos, pintura ni herrajes de cerradura.

Sección 05

Compras (placas y barras)

Placas estándar 1,22×2,44 m · Barras 6,00 m · Merma placas +10%.

Abrir Google Sheet de compras

#	Rubro	Ítem a comprar	Und.	Cant.	Neto / nota
1	PLACAS	OSB 15 mm — placa 1,22 × 2,44 m Detalle de uso • 4× Paño bajo ventana frente 1560×1370 mm (Revestimiento pared) • 4× Paño sobre ventana frente 1560×830 mm (Revestimiento pared) • 4× Paño entre puertas (frente) 620×2700 mm (Revestimiento pared) • 4× Paño izquierda puerta 1 380×2700 mm (Revestimiento pared) • 4× Paño derecha puerta 2 hasta ventana 380×2700 mm (Revestimiento pared) • 4× Paño post-ventana hasta esquina (frente) 2000×2700 mm (Revestimiento pared) • 4× Paño bajo ventana trasera 1560×1370 mm (Revestimiento pared) • 4× Paño sobre ventana trasera 1560×830 mm (Revestimiento pared) • 4× Paño trasera zona baño/servicio 2580×2700 mm (Revestimiento pared) • 4× Paño trasera zona U 2000×2700 mm (Revestimiento pared) • 4× Testero baño completo 2350×2700 mm (Revestimiento pared) • 8× Lateral interno zona depósito (si OSB) 2000×2700 mm (Revestimiento pared) • 4× Tabique largo baño 1550×2700 mm (Tabiquería baño) • 4× Tabique corto baño (con vano puerta) 900×2700 mm (Tabiquería baño)	placa	78	208.5 m² netos +10% merma
2	PLACAS	Multilaminado 18 mm — placa 1,22 × 2,44 m Detalle de uso • 24× Estante depósito 2000×400 mm • 8× Laterales bajo mesada 850×590 mm • 8× Fondo / estante bajo mesada 970×560 mm • 8× Repisa auxiliar servicio 800×300 mm	placa	11	29.5 m² +10%
3	PLACAS	Multilaminado 25 mm — placa 1,22 × 2,44 m Detalle de uso • 4× Tablero mesa central 1900×700 mm • 16× Tablero banco lateral 1800×300 mm • 4× Tablero escritorio U — tramo fondo 1770×300 mm • 8× Tablero escritorio U — lateral 1530×300 mm • 4× Mesada kitchenette 1010×590 mm	placa	9	22.1 m² +10%
4	PLACAS	Multilaminado 30 mm — placa 1,22 × 2,44 m (puertas baño) Detalle de uso • 4× Hoja puerta baño 700×2000 mm	placa	4	5.6 m²; mín. 4 puertas
5	CIELO / PISO	Tablilla PVC cielorraso 200 mm × 2,35 m (corte taller) Detalle de uso • Cielorraso interior ×4 módulos	u	120	120 tablillas ya a largo
6	CIELO / PISO	Perfil perimetral PVC/Al cielorraso (barra o ml) Detalle de uso • Remate perímetro cielorraso	ml	72	72 ml
7	CIELO / PISO	Piso vinílico / epoxi (rollo o kit) Detalle de uso • 4 paños ≈5,90×2,35 m	m²	59	≈55 m² +5%
8	CAÑOS / PERFILES	Caño estructural 40×40×2 mm — barra 6,00 m Detalle de uso • 16× Pierna vertical mesa L=720 mm • 32× Pata banco L=450 mm • 16× Jamba vertical ventana L=500 mm • 16× Dintel / antepecho ventana L=1560 mm • 8× Marco rejilla ventilación L=950 mm • 8× Jamba rejilla ventilación L=650 mm • 16× Pata / caballete mesa (perfil) L=700 mm • 32× Soporte / ménsula escritorio L=280 mm	barra	16	91.8 ml netos
9	CAÑOS / PERFILES	Caño estructural 50×50×2 mm — barra 6,00 m Detalle de uso • 16× Jamba vertical puerta peatonal L=2050 mm • 16× Dintel / umbral puerta peatonal L=760 mm • 16× Montante estantería L=2400 mm	barra	14	83.4 ml netos
10	CAÑOS / PERFILES	Caño 30×30×2 mm o listón equiv. — barra 6,00 m Detalle de uso • 96× Travesaño / apoyo estante L=400 mm	barra	7	38.4 ml
11	CAÑOS / PERFILES	Ángulo / platina 80×6 mm — barra 6,00 m Detalle de uso • Refuerzos costillas aberturas (32 tramos × 1 m)	barra	6	32.0 ml
12	CHAPA	Chapa galvanizada perforada — corte 950×650 mm Detalle de uso • Ventilación 1 por módulo	u	4	4 rejillas
13	APOYOS	Dados / tacos nivelación 200×200×100 Detalle de uso • Apoyo contenedor	u	48	12 por módulo

Sin precios. Validar stock y proveedores en taller antes de emitir OC.

Sección 06

4 unidades

Misma BOM por unidad. En Odoo: Unidad 1–4 en kanban + 4 subtareas por unidad.

Unidad 1

Unidad 2

Unidad 3

Unidad 4

Producto OHC-20 · BOM OHC-20-BOM (23 líneas) por unidad.
Orden de fabricación ×4: MO 306.
Proyecto: Obradores High Cube ×4 — avanzar cada unidad por las 4 etapas (con subtareas por etapa).
